Laurin & Klement 1898 - 1910

Model BZ, BZP 1902 - 1903                                                   III

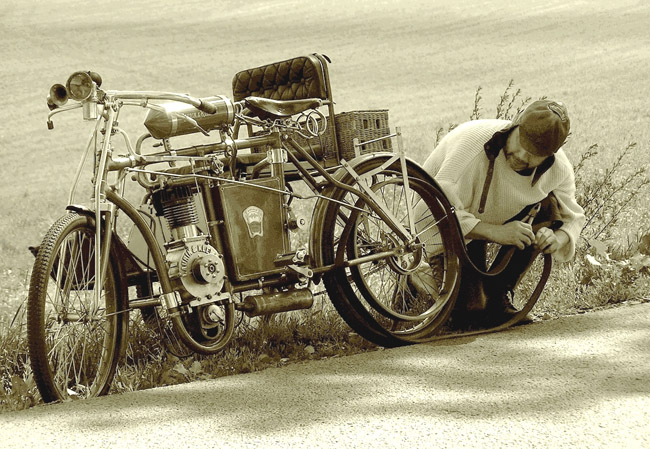

Laurin Klement BZ 1903

Model BZ, BZP - technické údaje:


Motocykly modelové řady BZ byly charakteristické obloukem rámu pod motorem. Motor dával výkon 2,5 HP (2,75 HP), vrtání 75 a zdvih rovněž 75 mm, objem 331 ccm. Hnací řemen měl šíři 35 mm. Novinku představovala olejová válcová nádržka nad motorem. Odpařovací systém karburace a nízkonapěťové odtrhové zapalování bylo u firmy Laurin & Klement standardem.


Motocykl, Motorrad, Motocycles, motorcycles Laurin Klement     prospekt motoru laurin klement     Kámen 2006

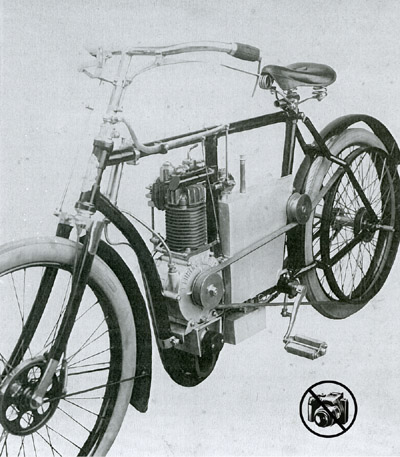

Vysoká stavba rámu s dlouhým hlavovým uložením přední vidlice kopírovala na prvním prototypu (použitém v prospektu) pasáže staršího modelu B. U sériové produkce došlo u krku k výraznému snížení. Motor byl za hlavu válce uchycen do krátké vodorovné trubky rámu.

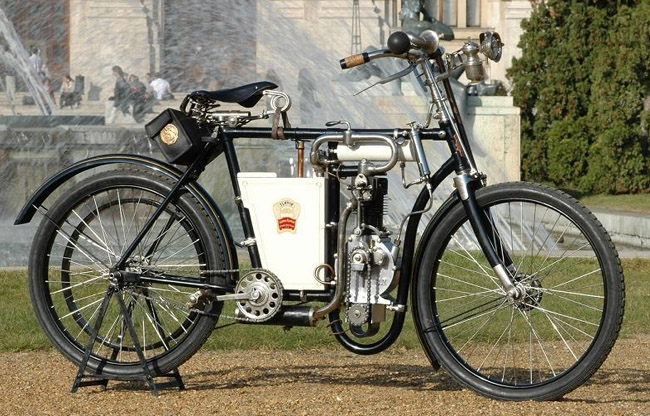

Laurin Klement prototyp BZ 1902     Laurin Klement BZ 1902 - 1903     Laurin Klement BZP 1902 - 1903

Motorový blok oproti typu B získal 10 mm na průměru (195 mm), z válce byla odstraněna spodní chladicí žebra. Přívod oleje do motoru ústil nyní do pravého karteru, u prototypu zatím přímo, bez nálitku. Nápis Laurin Klement zaujímal na levém motorovém bloku úhel 180°, na motorech typu B pouze 160°. Nově zkonstruovaný induktor (magnetka) s menšími podkovovými magnety umožnil nižší uložení motoru - plotna pod motorem měla zadní svěrný úchyt pod vodorovnou rámovou trubkou (u typu B nad).


Zvětšena byla přední pásová brzda. Zadní řemenice zůstala uchycena do samostatného výpletu. Pérování přední vidlice s vinutými pružinami kruhového průměru využívala převážná část produkce. U posledních modelů BZ byla řemenice nýtována přímo do ráfku kola. Firma v prospektu nabízela dodatečnou montáž kuličkového ložiska ze strany řemenice motoru, za příplatek rovněž mechanizmus, jímž bylo možno dlouhou pákou přestavovat předstih zážehu. U tohoto modelu nebyla napínací kladka standardní výbavou, jelikož ubírala na výkonu. Prospektový údaj u pneumatik 26 x 2 3/8 je mylný, správný rozměr byl 26 x 2,25.

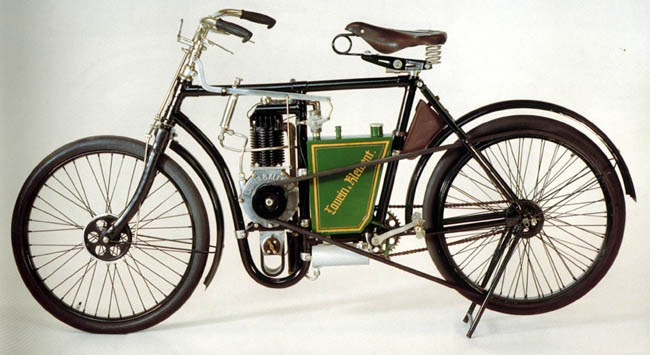

Motorrad Laurin Klement model BZ     Mototocycles Laurin Klement typ BZ

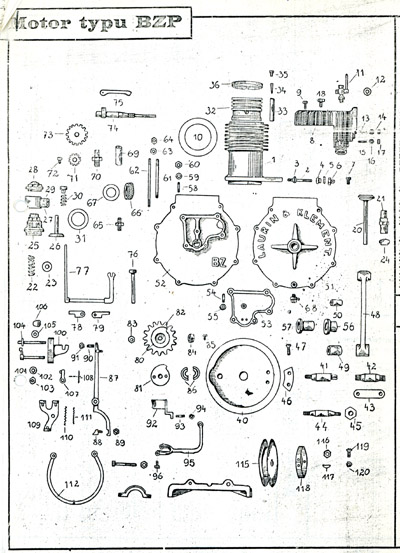

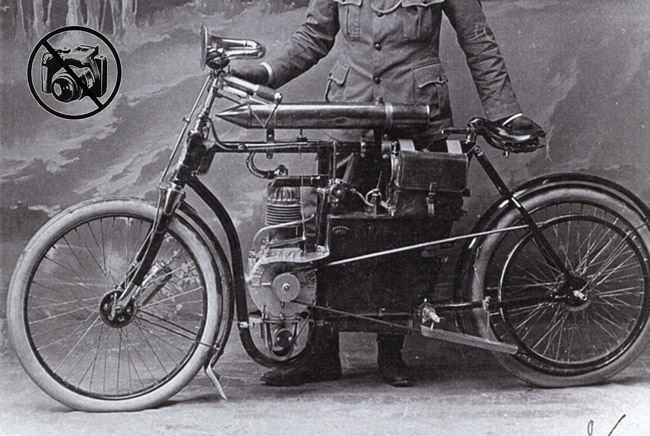

Model BZP, odvozený od typu BZ, využíval motorů řady B (66 x 70 mm, 240 ccm) s vyšším induktorem. Pro výše uložený motor měl, stejně jako starší modely, zásobu oleje ve spodní části benzinové nádrže a montovala se napínací kladka řemenu. Pozdější provedení byly, po vzoru BZ, ve spodní části válce bez chladicích žeber. U rámů se objevují drobné odchylky v uchycení motoru. Jiří Rambousek uvádí cca 75 postavených strojů BZP.


Laurin Klement model BZP 1902

Vlevo model BZP, vpravo model BZ rok 1903     Model BZP

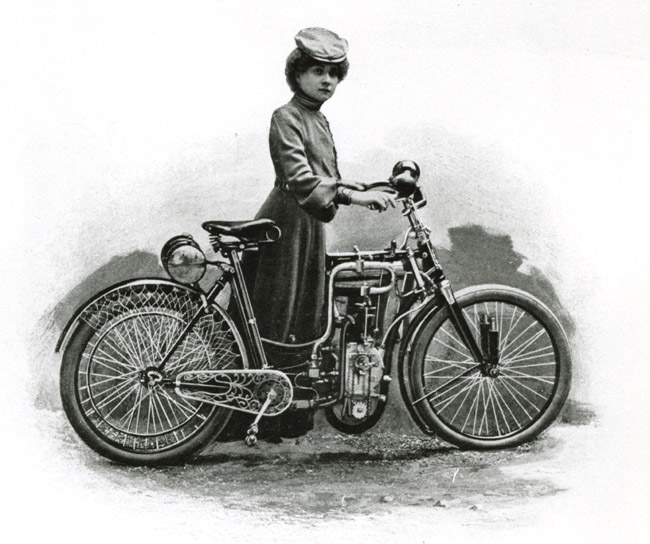

Dámský model BD byl pro sezónu 1903 nabídnut v novém rámu typu BZ. Naposledy jej uvádí obsáhlý prospekt na rok 1905.

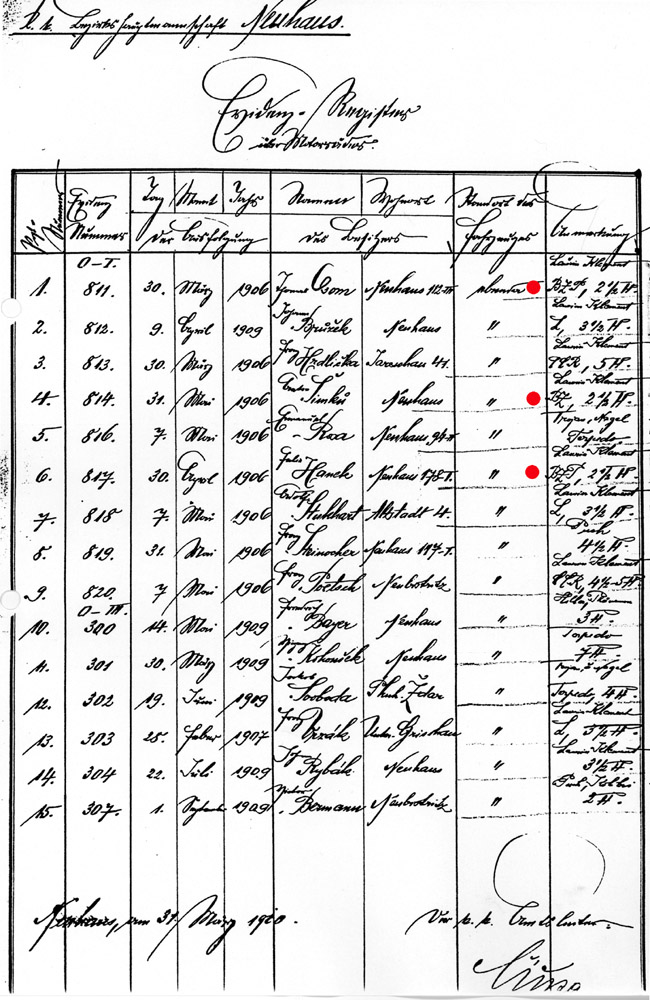

dámský motocykl Laurin Klement     Evidenční list motocyklů Laurin Klement


Laurin Klement model BZ 1902
